VGA-RGB接頭焊接方法
VGA接口和RGB接口其實傳輸的信號都是一樣的。在我們常見的接口中VGA接口是我們經常接觸的，而采用BNC接口的RGBHV怎么焊接成常見的DB15的VGA接口呢？

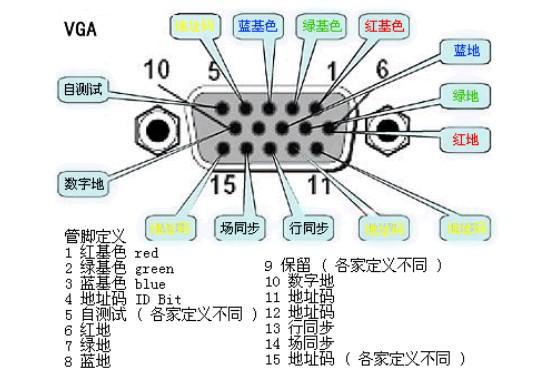

先看看VGA的15針接腳定義
|
針腳 |
定義 |
|
1腳 |
紅基色，即VGA線的紅色線的芯線 |
|
2腳 |
綠基色，即VGA線的綠色線的芯線 |
|
3腳 |
藍基色，即VGA線的藍色線的芯線 |
|
4腳 |
不用焊，可空 |
|
5腳 |
不用焊，可空 |
|
6腳 |
紅基色地，即VGA線的紅色線的地線（屏蔽層） |
|
7腳 |
綠基色地，即VGA線的綠色線的地線（屏蔽層） |
|
8腳 |
藍基色地，即VGA線的藍色線的地線（屏蔽層） |
|
9腳 |
不用焊，可空 |
|
10腳 |
行同步地，可選用除紅、綠、藍外的任意一顏色線，建議使用黑色地線（屏蔽層） |
|
11腳 |
場同步地，可選用除紅、綠、藍外的任意一顏色線，建議使用黃色地線（屏蔽層） |
|
12腳 |
不用焊，可空 |
|
13腳 |
行同步，黑色芯線 |
|
14腳 |
場同步，黃色芯線 |
|
15腳 |
不用焊，可空 |
|
外殼 |
接地 |
以上為VGA接口（即通常所說的D15接口）的傳統接線方法，兩頭接法相同。一般最好選用金屬殼的VGA頭。
下面是VGA頭轉RGB的連線方式：
RGB全稱為：RGBHV對應分別是紅基色、綠基色、藍基色、行同步、場同步。是由5個BNC的頭組成的，一個BNC頭只有中間線與屏蔽，簡單來說，只要5個BNC頭分別對應紅、綠、藍、行、場即可。具體對應VGA針腳接法如下：
|
RGBHV線 |
VGA線（3+4） |
|
BNC接頭1 |
紅基色 |
|
紅色芯線 |
1腳 |
|
紅色屏蔽線 |
6腳 |
|
BNC接頭2 |
綠基色 |
|
綠色芯線 |
2腳 |
|
綠色屏蔽線 |
7腳 |
|
BNC接頭3 |
藍基色 |
|
藍色芯線 |
3腳 |
|
藍色屏蔽線 |
8腳 |
|
BNC接頭4 |
行同步 |
|
黑色芯線 |
13腳 |
|
黑色屏蔽線 |
10腳 |
|
BNC接頭5 |
場同步 |
|
黃色芯線 |
14腳 |
|
黃色屏蔽線 |
11腳 |
RGB的焊接方法非常簡單，一一對應即可，注意最好是選用 75 歐的 BNC 頭。
