多功能廳解決方案
一、系統概述
多功能廳以其功能的多樣性(如:會議廳,視頻會議廳,報告廳,學術討論廳,培訓廳等),特別適合我國國情需要,并在這幾年的時間得到迅速普及應用。在初期的建設投入上可能要高於單一功能的投資建設,并且從技術的角度上來看,對系統在設計和施工上都有一定的技術復雜度,尤其對用戶方的使用也有一定的技術要求,這就需要一種技術來綜合管理不同功能的A/V設備使其相互協調的工作,這種技術就是中央控制技術。
二、用戶需求
整個系統要高效率的完成會議室任務,結合各個系統,充分發揮各個系統的功能,實現現代化的會議、教學、培訓、學術討論。
(一)多媒體顯示系統:
多媒體顯示系統由高亮度、高分辨率的液晶投影機和電動屏幕構成;完成對各種圖文信息的大屏幕顯示。由於會議室面積較大,為了各個位置的人都能夠更清楚的觀看,整個系統設計了2套投影機顯示系統。
(二)A/V系統:
A/V系統由4臺計算機、攝像機、DVD、VCR(錄像機)、MD機、實物展臺、調音臺、話筒、功放、音箱、數字硬盤錄像機等A/V設備構成。完成對各種圖文信息(包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音)的播放功能;實現多功能廳的現場擴音、播音,配合大屏幕投影系統,提供優良的視聽效果。并且通過數字硬盤錄像機,能夠將整個過程記錄在硬盤錄像機中。
(三)會議室環境系統:
會議室環境系統由會議室的燈光(包括白熾燈、日光燈)、窗簾等設備構成;完成對整個會議室環境、氣氛的改變,以自動適應當前的需要;譬如播放DVD時,燈光會自動變暗,窗簾自動關閉。
(四)智能型多媒體中央控制系統:
采用目前國內檔次最高、技術最成熟、功能最齊全,用途最廣的宏控中央控制系統,實現多媒體電教室各種電子設備的集中控制。
· 要求操作簡單、人性化、智能化;
· 要求整個系統可靠性高;
· 盡量多的體現出各種設備的卓越功能,讓所有設備工作在最佳狀態,發揮設備的最大功效;
· 能夠控制DVD、錄像機、MD 進行播放、停止、暫停等功能;
· 能夠控制投影機,進行開/關機、輸入切換等功能,并能夠控制電動吊架、屏幕,實現上升、停止、下降等功能;
· 能夠控制實物展臺進行放大、縮小等功能;
· 能夠控制音量,進行音量大小的調節功能;
· 能夠控制A/V矩陣、VGA矩陣,實現音視頻、VGA信號自動切換控制功能
· 能夠控制房間的燈光和窗簾,自動適應當前的需要;
(五)設備清單:
整個系統的設備清單(含控制方式分析)如下:
|
用戶設備名稱 |
數量 |
單位 |
受控方式 |
HK控制設備 |
|
投影機 |
2 |
臺 |
RS232 |
主機上的RS232接口 |
|
電動吊架 |
2 |
臺 |
Relay(繼電器) |
KT-8 |
|
電動屏幕 |
2 |
幅 |
Relay(繼電器) |
KT-8 |
|
計算機 |
8 |
臺 |
控制圖像切換 |
控制投影機進行圖像切換 |
|
影碟機 |
1 |
臺 |
IR(紅外) |
IR |
|
錄像機 |
1 |
臺 |
IR(紅外) |
IR |
|
卡座 |
1 |
臺 |
IR(紅外) |
IR |
|
MD機 |
1 |
臺 |
IR(紅外) |
IR |
|
實物展臺 |
1 |
臺 |
IR(紅外) |
IR |
|
攝像機 |
2 |
臺 |
IR/RS232 |
IR/RS232 |
|
外接視頻 |
1 |
臺 |
無需控制 |
|
|
話筒 |
8 |
支 |
無需控制 |
|
|
調音臺 |
1 |
臺 |
無需控制 |
|
|
功放 |
1 |
臺 |
控制音量 |
KT-VOL |
|
音箱 |
2 |
對 |
無需控制 |
|
|
預留視頻接口 |
4 |
個 |
控制圖像切換 |
控制A/V矩陣進行圖像切換 |
|
預留電腦接口 |
4 |
個 |
控制圖像切換 |
控制VGA矩陣進行圖像切換 |
|
A/V矩陣 |
1 |
臺 |
RS232 |
主機上的RS232接口 |
|
VGA矩陣 |
1 |
臺 |
RS232 |
主機上的RS232接口 |
|
日光燈 |
2 |
組 |
Relay(繼電器) |
KT-8 |
|
窗簾 |
1 |
組 |
Relay(繼電器) |
KT-8 |
三、產品清單
1、根據上述情況,列出HK宏控中央控制設備清單及說明:
|
型號 |
描述 |
數量 |
說明 |
|
KT-AV |
中央控制主機 |
1 |
中央控制信號處理 |
|
ST-960 |
6"無線彩色觸摸 |
1 |
含ST-DC充電電源;用於主席臺的操作 |
|
RFGW |
雙向無線接收器 |
1 |
接收ST-960的控制指令,傳送給主機 |
|
KT-8 |
8路強電繼電器 |
2 |
控制電動吊架、屏幕、設備電源、日光燈 |
|
VGA0804 |
VGA矩陣 |
1 |
電腦信號切換 |
|
AV0804 |
AV矩陣 |
1 |
音視頻信號切換 |
|
KT-VOL |
音量控制器 |
1 |
控制功放音量 |
|
HK-win |
電腦控制軟件 |
1 |
控制軟件 |
|
IR |
紅外發射棒 |
8 |
控制紅外設備,如DVD/錄像機/實物展臺 |

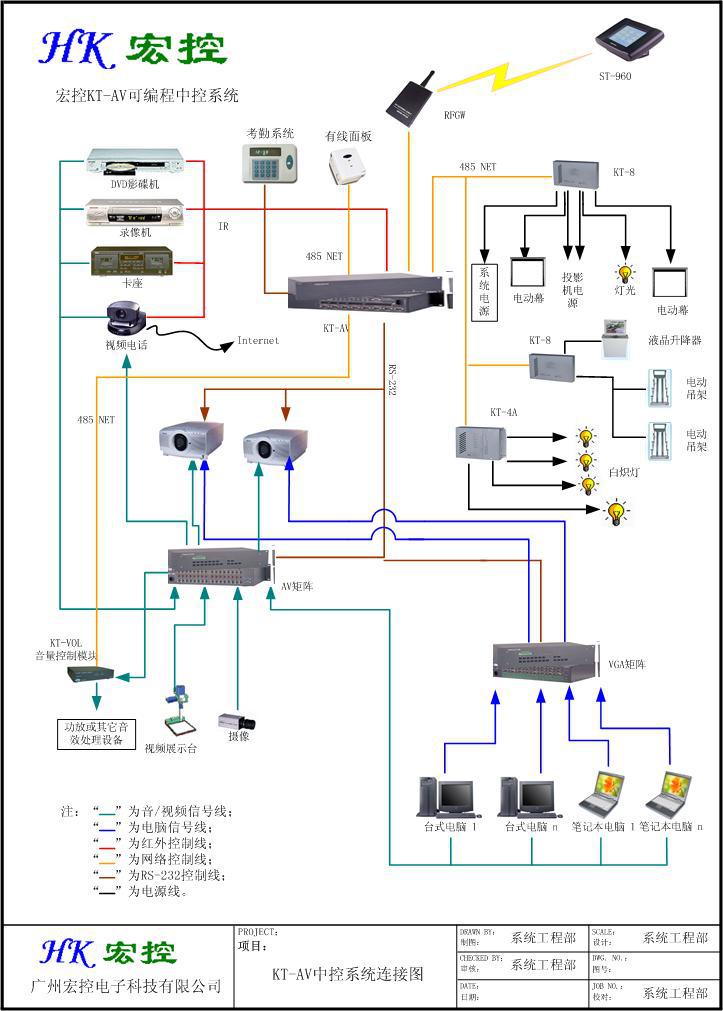

四、系統示意圖
五、功能描述
通過安裝以上宏控中央控制系統,能夠輕松的實現智能化、人性化的控制:
1、多媒體顯示系統的控制:
· 通過主機後的RS232串口,控制投影機的所有功能,如開/關機、對視頻圖像、計算機圖像的切換等;并且能夠自動實現關聯動作,如關閉系統時,自動將投影機關閉;
· 通過KT-8(8路強電繼電器),控制電動吊架和屏幕的上升、下降、停止;并且能夠自動實現關聯動作,如投影機開時,電動吊架和屏幕自動下降,投影機關時電動吊架和屏幕自動上升;
· 可以利用HK-win軟件的視頻預覽功能,在將視頻經投影機投出到屏幕之前,確認播放的視頻圖像就是所需要的視頻圖像。
2、 實現A/V系統的控制:
· 通過主機後的RS232串口,控制VGA/RGB矩陣(A/V矩陣)自動選擇計算機的圖像輸出到投影機,并且投影機自動切換到VGA輸入;
· 通過主機後的IR(紅外)控制口和IR(紅外發射棒),控制DVD(錄像機、MD、實物展臺)的所有動作,如播放、暫停、停止等功能;并且可以自動將DVD(錄影機、MD)的圖像切換到投影機,投影機自動選擇視頻輸入,自動將DVD(錄影機、MD、實物展臺)的聲音切換到功放;
· 通過SV-VOL音量控制器,控制功放輸出音量的大小。
3、 實現會議室環境系統的控制:
· 通過KT-8(8路強電繼電器),控制日光燈的開關,并且能夠設置多種燈光模式預設(如會議模式、A/V模式、培訓模式等等),使得燈光迎合各種的場合需要。
· 通過KT-8(8路強電繼電器),控制窗簾的開/合,迎合各種場合的需要;
· 通過KT-8(8路強電繼電器),控制投影機、A/V設備的設備電源,實現電源的自動、節能管理,而且可以更好的保護設備,如系統會在投影機關機後預留足夠的時間給投影機散熱,然後才自動斷開投影機的電源;
· 該系統配置了1個觸摸屏(ST-960),方便客戶使用:控制室操作人員使用HK-win,可實現所有設備的控制;主席臺上使用ST-960操作,完成一些簡單的控制操作。
